一、系統概述

       隨著經濟水平和科學技術的飛速發展,作為社會經濟運行主體的工業企業對安全防范的要求越來越高。安防報警系統，消防報警系統，一鍵式報警系統在廠區項目里扮演了越來越重要的角色。由于廠區的建筑面積大、可燃物多而集中，在發生火災時，燃燒猛烈，火勢蔓延快，廠區的人員多疏散不容易，無法保證有效和成功的撲滅著火的地點,故發生在廠區的火災是非常嚴重的，火災是發生頻繁較高的一種災害，在任何時間、任何地點都可能發生。它不僅在頃刻間可以燒掉大量的財富，甚至可以危急人們的生命。一旦發生將造成不可估量的損失。因此有必要針對廠區設計一套多層次消防聯網報警系統，能在火災初期探知并發出警報，通知相關人員，得到及時控制跟處理。
       一般廠區規模越大,生產及管理部門更為復雜,安全等級要求也更高。近些年來,犯罪人素質和技術水平越來越高，所謂魔高一尺，道高一丈，采用高科技手段加強防范是當務之急。車間、倉庫、辦公室、宿舍等等員工休息和財務保存場所,流動性比較大不容易管理，要保障員工生命以及廠區財產的安全、預防火災、預防犯罪者的有機可乘，是工廠不可缺少的職責。


二、 設計依據

1) 《安全防范工程程序與要求》（GA/T75-94）；
2) 《民用建筑電氣設計規范》（JGJ/T16-92）；
3) 《工業企業通信設計規范》（GBJ42-81）；
4)《主動紅外入侵探測器》GB 10408.4-89 ;
5)《安防防范系統驗收規則》GA 308-2001;
6) 工程商提供的設計圖紙及甲方提出的具體要求。

三、設計原則

1.先進性

       本系統設計中采用了目前世界上先進的太陽能全無線主動紅外對射裝置以及無線煙霧探測裝置、無線按鈕、網絡型無線報警主機，按照國際上成熟的系統結構進行工程安裝。

2.擴展性

       整個系統的設計滿足目前工程所需的各方面實際要求，同時也充分考慮到以后系統升級擴展的需要，如工廠以后要擴展，只要增加對射探頭就可以簡單解決，發展后報警系統希望與視頻監控實現聯動防范，只要增加聯動模塊，就可立馬實現，也可利用網絡平臺實現多系統遠程操控等，我們?yōu)橄到y(tǒng)都留有足夠的擴展空間。

3.安全性和可靠性

       系統設備均選用技術先進、性能可靠的成熟產品，所有這些設備的技術參數均符合國家有關標準的規定。其中全無線主動紅外對射裝置及無線煙霧探測器、無線緊急按鈕是采用成熟的太陽能光伏電池技術和已廣泛應用的調頻調幅無線信號傳輸技術，結合有線紅外探測器原理，所研制出來的新一代防盜探測器。與有線紅外對射和有線煙感對比，太陽能全無線主動紅外對射、無線煙霧探測器具有誤報率低、抗干擾性好、環境適應能力強等特點，并且可有效地防止有線報警系統因雷擊導致的全系統癱瘓。

4.實用性和經濟性

       整個系統簡單實用，用戶操作、安裝、維護都比較簡單，完全滿足用戶的實際需要，最大限度的為用戶節約投資，同時也符合國家對節能環保的產業發展需要。

四、 系統設計思路、系統拓撲圖

       一般而言，我們將廠區圍墻上的紅外對射，廠方內部安裝的無線煙感，無線緊急按鈕統一看成是前端探測部份，把報警主機看成是后端管理部分。當前端不管是周界防盜報警事件，還是煙霧火災報警事件或是緊急求助事件發生了，首先以無線射頻信號發送到廠區保安室的網絡報警主機上，主機馬上以聲光形式拉響警報，進行現場報警；還會通過GPRS走流量的形式將報警信息上傳到用戶手機APP及微信公眾號上，通過撥打電話通知當值的安保人員進行警情處理。

       本項目推薦的前端周界探測器采用了自然光自動充電、大容量電池及時蓄電的自主供電方式，無需外界提供電源即能工作。無線煙感采用內置超大鋰電池及光能補充供電的雙供電模式，緊急按鈕也采用了超大的內置鋰電池，都無需布線和平凡換電池。一旦偵測到報警、低電、被破壞等異常情況，探測器本端會以無線調頻加跳頻的抗干擾方式主動報告給報警主機端，真正做到了電源無線、信號也無線的全無線運行模式。該設計最大的優勢在于前期安裝免去了繁瑣的挖溝布線，后續拓展空間不受限制，售后維護簡單方便，將安全隱患降到最低的。
       本項目是一個約NN平方米的工廠,外圍墻做防入侵報警系統；車間及倉庫做消防報警系統；辦公點做緊急事件求助報警系統；并集成到一臺控制主機來管理的智慧廠區報警項目。比較合理有效的方法是:
       第一部分：用紅外光墻在廠區圍墻上做一個周界，就是在廠區的圍墻上安裝一套無盲區的紅外光墻報警防護，推薦使用三光束太陽能全無線紅外對射（HB-T001R3）跟四光束太陽能全無線光墻(HB-T001R4)二選一。兩者的區別是防護光束和防護高度有差異，且四光束自帶大功率報警喇叭，具有現場報警功能，可根據甲方預算和要求結合實際情況選擇最佳的產品規格。它是利用人眼看不見的紅外光線相互之間構成一個光的防護“墻”,安全性極高。每對對射的紅外距離在100米內通用，也就是在每一段直線圍墻在100米內的只要按裝一對，超出100米就增加一對，多一個拐點再增加一對，具體應用數量以此類推。
       第二部分：在生產車間以及倉庫安裝防火災的無線煙霧報警器，用于對火災前期進行預警，避免火災的發生。
       第三部分：在重要的財務室，辦公室安裝一個一鍵式緊急按鈕，用于當有突發事件發生時，手動按下按鈕，發信號到門衛的報警主機，通知當值安保人員。
       第四部分：報警主機則采用信號較強，功能較全面的全網通工程網絡報警主機（HTZ-G1000/4G）來進行集中管理。除了實現現場報警播報防區外，同時實現以電話、短信方式報警到值班  座機手機，通過網絡報警到值班人員手機APP微信上，也報警到PC端的接警中心軟件平臺，可遠程布撤防 。同時本款主機和目前國內一線大牌?？滴炇瘮z像頭已經做好數據對接，實現安卓版手機上視頻訪問，在PC機端軟件上，報警防區實現彈屏?？紤]到無線信號的傳輸問題，建議在報方案時增加1個“433無線信號轉發器（HB-ZFQ/433）”來增加接收距離，我們將對其分別進行敘述:


五、 系統硬件及軟件說明

5.1  紅外光墻部分
1）紅外對射技術參數

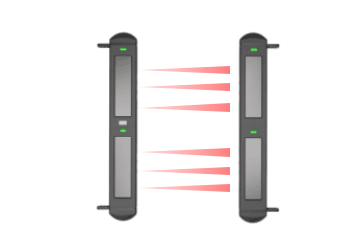

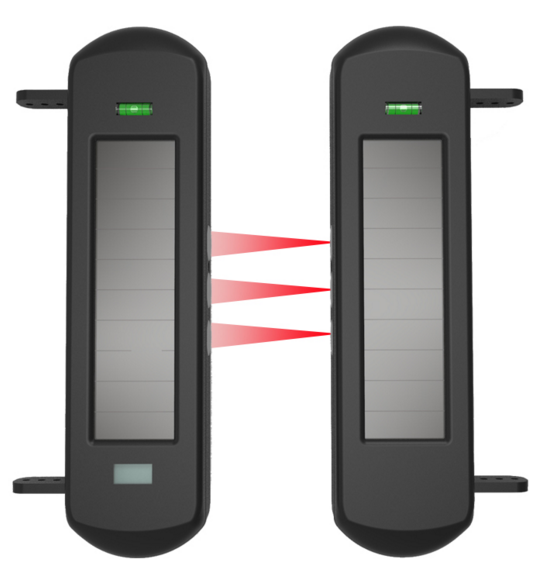

三光束及四光束太陽能紅外對射（HB-T001R3/HB-T001R4）（二選一）

①HB-T001R3  三光束太陽能全無線對射(帶液晶顯示校準功能)

②HB-T001R4  四光束太陽能全無線光墻（自帶喇叭能現場報警）


產品特點及功能
◆ 太陽能供電，無需外接電源線，預留了外接充電口，能適應各種安裝環境。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 采用數據編碼方式，做到6萬對光墻不重碼。
◆ 采用二次調制編碼的光信號，避免多對對射和光墻之間的紅外光相互干擾問題。
◆ 抗強光干擾，并有光擾提示。
◆ 具有故障自檢，并向主機報告的功能。
◆ 具有安裝后因刮風等原因造成偏移并向主機報告的功能。
◆ 具備3光束、4光束可選擇防范高度。
◆ 具備校準微調功能，以三位數碼液晶屏直觀顯示校準精度。
◆ 4光束光墻帶揚聲器，具有現場報警功能。

技術參數

5.2  光能無線紅外探測器

工作原理

       前端用戶探測器均采用了弱光（自然光、燈光）供電和超大容量電池（2000-9000mA/h）相結合，有光時靠自然光、燈光供電，無光時靠電池供電，即便在微弱的室內光線條件下也能將光能轉為電能。無需外界提供電源即能工作24小時無光壞境內置10000mA/h電池至少也能供電3-5年左右。一旦偵測到報警、低電、被破壞等異常情況，探測器本端會以無線調頻加跳頻的方式主動報告給用戶端主機，真正做到了電源無線、信號也無線的全無線運行模式。該設計最大的優勢在于前期安裝免去了繁瑣的挖溝布線，售后維護簡單方便，將安全隱患降到最低的。

2）技術參數

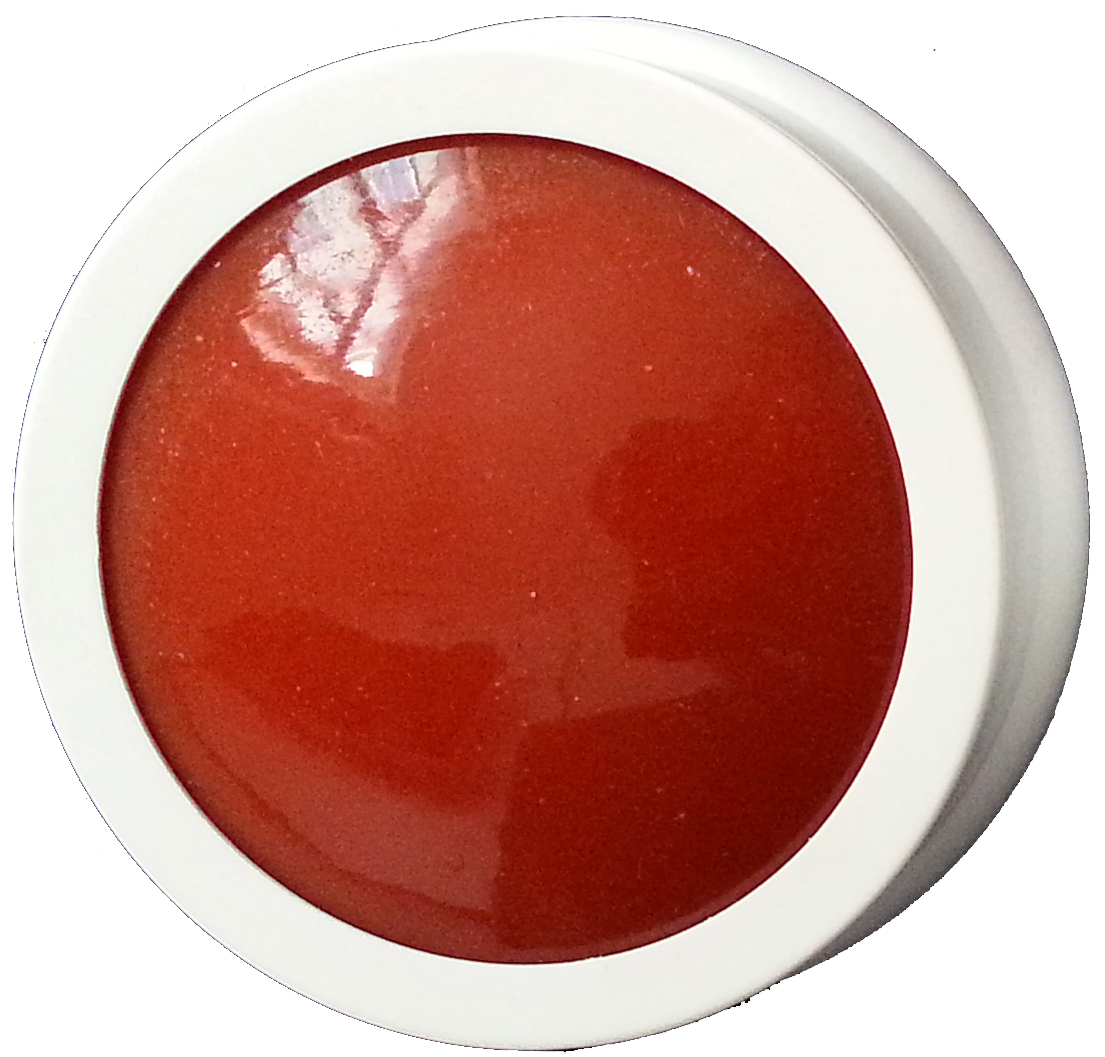

無線緊急按鈕（HB-A380）（必配）

（1）功能簡介
◆ 無線緊急按鈕具有緊急報警觸摸發送功能，在關鍵時候可起到緊急呼救的作用。
◆ 待機時間長，適應范圍廣。
◆ 采用無線信號傳輸，無需布線。

（2）技術參數

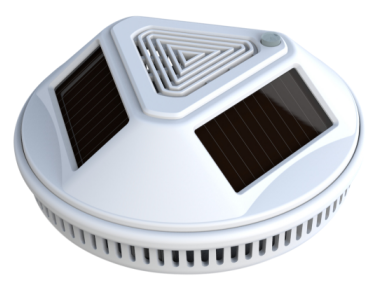

2)光能無線光電煙感(HB-T601)

功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，3到5年無需更換電池
◆ 采用美國微芯公司的光電感煙探測專用芯片，可用于對各類早期火災發出的煙霧做出報警。
◆ 光學迷宮，光電探測方式，吸頂安裝。
◆ 低功耗、使用壽命長。
◆ 檢測到煙霧超標時本地聲光報警、給主機發無線信號。
◆ 具有低電池電量報警提示。
◆ 具有手動測試功能。
◆ 解決傳感器漂移問題。
◆ 可獨立使用或聯網使用。
◆ 短時蜂鳴模式支持NFPA 72 緊急疏散信號。

技術參數

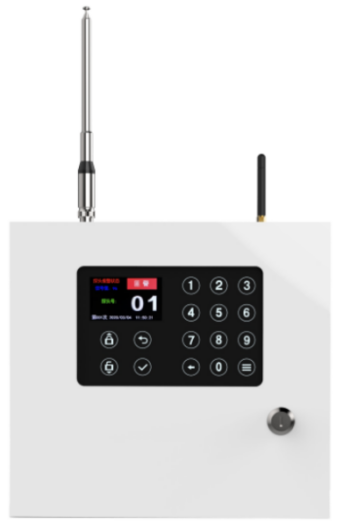

5.3.網絡工程報警主機（HTZ-G1000/4G）

功能簡介
◆支持移動GPRS網絡實時監控和操控報警主機，流量消耗小于30M/月。
◆ 60個無線可編程防區，每個防區可自定義9種不同的防區屬性，如匪警普通，匪警緊急，火警防區，脅迫防區，煤氣防區，水警防區，屏蔽防區，門鈴防區，旁路防區。
◆支持國際標準的安定寶網絡通訊協議。
◆交流供電和備用鉛酸蓄電池（選配12V7Ah）雙電源不間斷供電,停電可待機15小時。
◆提供1組常開，1組常閉，1組12V直流輸出，作為控制其他設備使用（如啟動警號，警燈、警示牌和用于聯動等）。

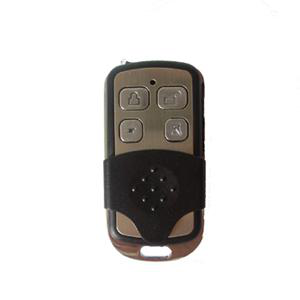

◆支持手動布撤防，遙控器布撤防，無線鍵盤布撤防，定時布撤防，遠程APP（支持安卓或iOS系統）、微信或PC電腦軟件布撤防等多種操作方式。
◆具有強制拆除、破壞后緊急報警功能。
◆支持手機APP應用，可通過手機APP接收報警并對主機進行操作。

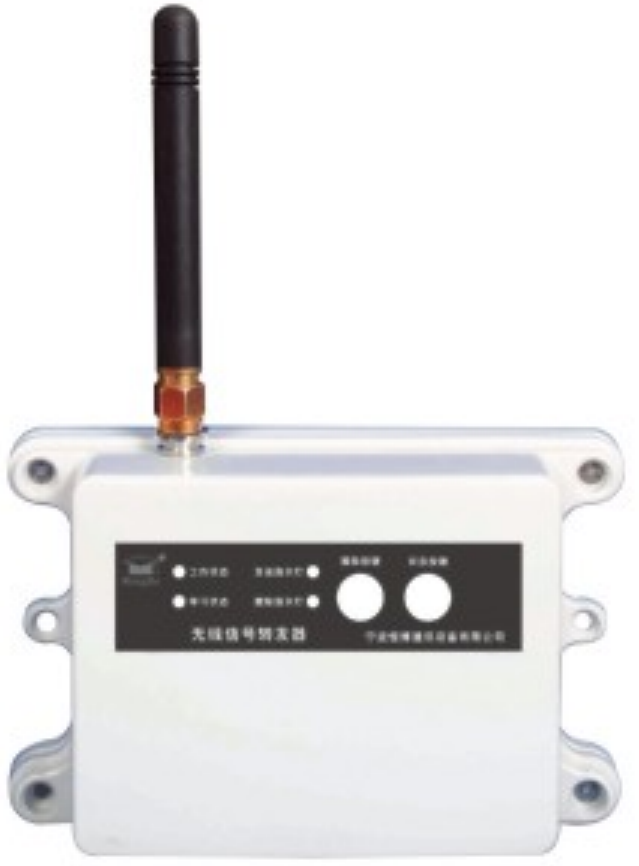

5.4無線信號轉發器（HB-ZFQ）（用于增強探測器至主機之間無線信號）

功能簡介
◆ 無線信號轉發器一般置于無線信號發射器和接收器之間，實現中繼無線信號傳輸距離的作用。
◆ 當無線信號發射器與接收器的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使接收器能正常接收發射器的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，接收器能接收任何一級轉發器發出的無線信號。
◆ 單個無線信號轉發器可轉發50對太陽能全無線對射。

技術參數

六、門衛監控室接警中心軟件介紹（需要點位分布圖顯示時增加）

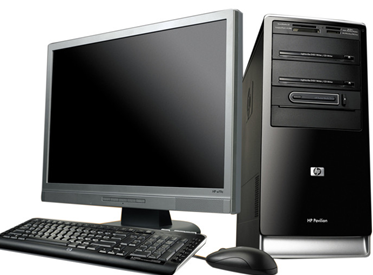

接警中心管理軟件

1、軟件概述
       接警中心管理軟件運行在Windows環境下，通過網絡通訊云平臺，采用IP網絡方式和專業高速通訊協議進行數據傳輸和處理，具有報警響應時間短、系統容量大、可靠性高、數據安全、擴充性強、施工簡單、操作方便、建設投資少等特點，實現了對多用戶報警主機信息的接收和管理，實時存儲歷史記錄，并支持文檔導出打印。
2、功能介紹

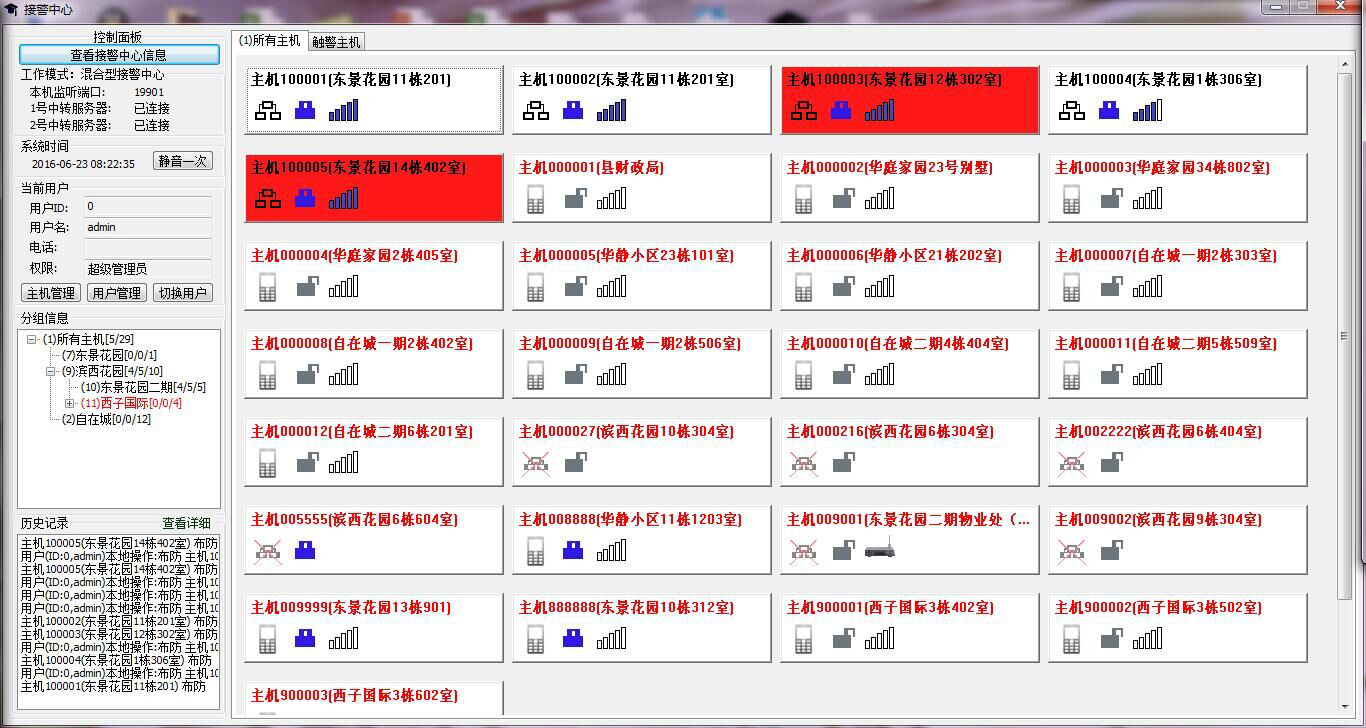

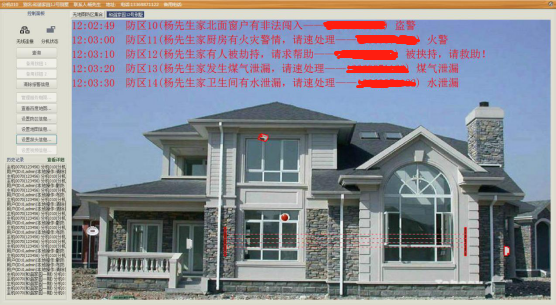

（1）軟件主界面與狀態顯示

       主界面中，每個按鈕表示一臺前端“報警主機”即一個場所。選中該圖標鼠標右鍵，可實現對該用戶的遠程布防，遠程撤防，遠程緊急報警等功能。

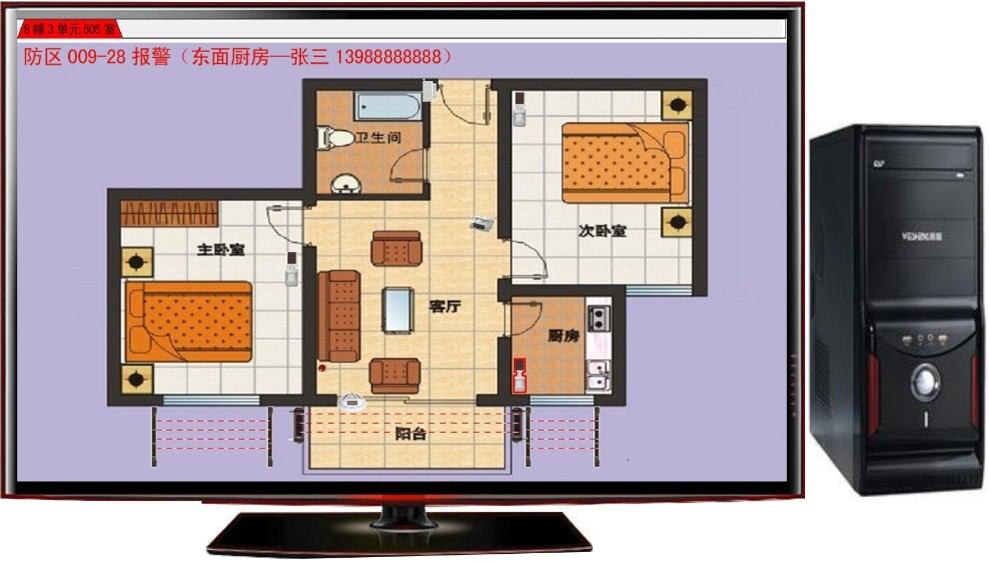

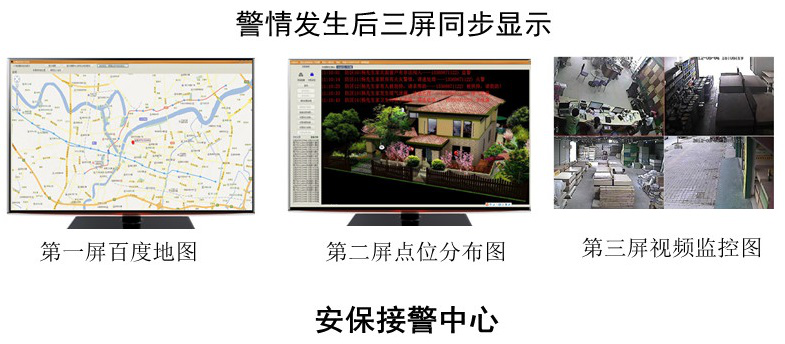

（2）多屏顯示報警事件：對任何一類突發警情都能實現三屏同步顯示：第一屏顯示該警情精準的百度地圖，迅速鎖定出警路線；第二屏顯示該警情的點位分布圖和詳實的用戶信息；第三屏顯示警情現場的視頻畫面，復核報警事件的有效性。

（3）系統以阿里云和騰訊云雙服務器做后臺支持，一主用，一備用雙服務器協同運行機制，保障了數據傳輸?shù)陌踩院涂煽啃浴?/span>

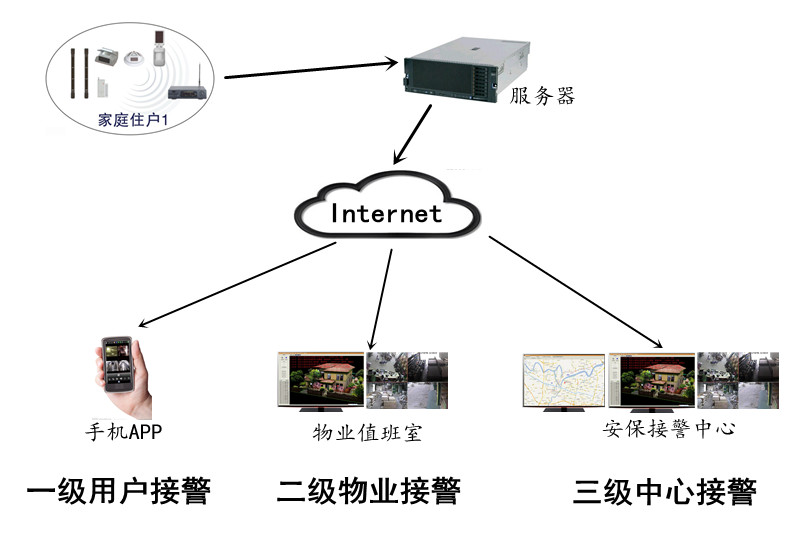

（4）支持多級聯動接警： 警情發生后，用戶手機APP上第一時間接收報警信息，并查看相應視頻畫面視為一級接警；物業值班中心電腦屏幕上同時彈出報警點位分布圖，并調取對應監控圖像視為二級接警；安保服務中心同步分屏顯示百度地圖，點位分布圖和監控圖像視為三級接警。

（5）不同警情不同的提示：針對各類警情（如盜警、火警、水警、SOS緊急求助、燃氣泄漏等），系統可通過不同的報警語音，不同的報警圖標進行直觀提示，讓操作者一目了然。

（6）完整的用戶資料信息：報警用戶的名稱、地址、平面圖、視頻圖、聯系人、聯系電話、備用電話以及報警時間、報警位置、報警次數、客戶布撤防狀態、客戶設備工作是否正常等信息。

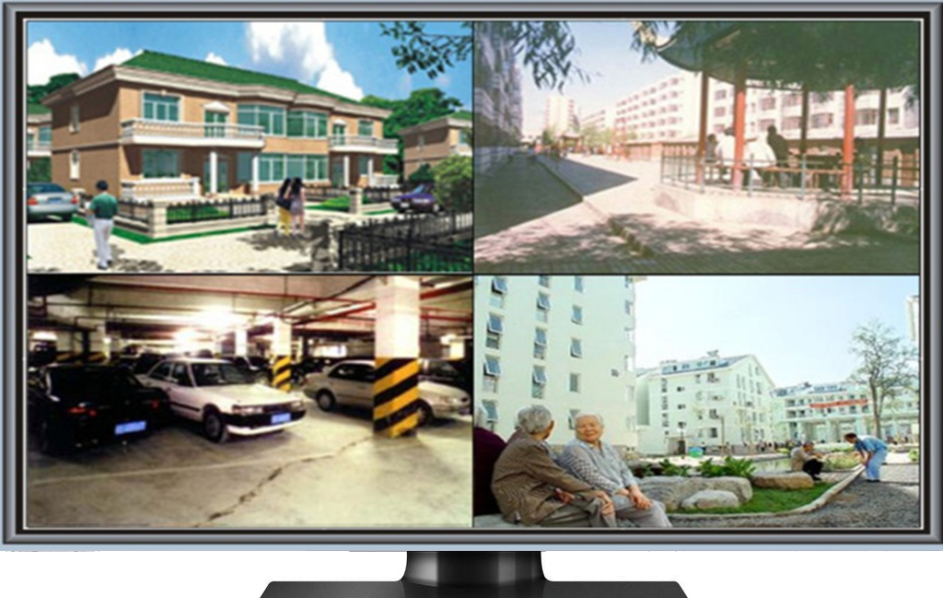

（7）監控視頻、截圖存儲功能：報警時聯動的監控視頻一旦被彈出，系統將自動啟動錄像、截圖功能，并實時存儲。

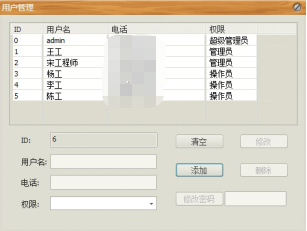

（8）分權限管理：平臺共設有超級管理員、管理員和操作員三種權限管理，增強系統的安全性。

（9）強大的數據備份和恢復功能：重要的數據庫資料如客戶資料、電子地圖、報警信息等系統將實時備份，一旦系統遭到雷擊或其他不可抗拒力量破壞能及時恢復，保障了系統的安全性。

七、 系統優勢及特點

       1．減少安裝工程量。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已做好路面的條件下，太陽能全無線對射更顯優勢。省時省材。
       2．方便維護。太陽能全無線對射在主機的顯示中每對都擁有唯一的地址代碼，某對對射發生故障或報警都會在主機上有相應提示，比如008這對對射故障，就會在主機顯示屏上顯示“008失效”，所以對于故障對射的維護很方便。傳統的有線對射不僅要檢查對射本身是否有異常，還要排查電纜線路方面的問題，維護起來相當煩瑣。
       3．防止全系統遭受雷擊。因為對射裝于室外，所以在夏季遭受雷擊的可能性比較大。太陽能全無線對射無金屬線連接，即使單個太陽能全無線對射遭受雷擊也只是單個損壞，不會影響整個防盜系統。
       4．節能環保。節能環保一直是國家政府是提倡的，安防工程采用太陽能全無縣對射既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。
       5.便于拓展。產業發展很快，廠區擴大，廠區搬遷，有線的就需要提前介入挖溝布線，有的地方根本就沒辦法后續布線，就會被局限，搬遷就必須重新又投入；而太陽能對射及室內各類探測器，因為都是全無線設計，可以根據需要隨時增加或搬遷，不用二次投資，造成浪費。

八、系統配置

       1、前端配置：根據工廠需要防范的周界圍墻的大小，結合實際的安裝環境、廠方面積大小來統計出前端探測設備的具體數量填上就是完整的預算（太陽能紅外對射R型的距離是100米內通用的，超出100米增加一對，超出200米再加一對，多一個拐點再增加一對，對射數量以此類推。因為做預算必須考慮充分，所以預算清單里考慮了信號轉發器，到時可根據現場環境安裝情況來增加或者刪除，下面序號相同部分請二選一。）；現將本項目需要的產品列項，本項目具體配置清單如下：

       2、接警中心配置：

九、生產廠家售后承諾

原廠商售后服務承諾函

       我寧波恒博通訊設備有限公司是按 中華人民共和國 法律成立的一家公司，主要生產地址設在 浙江省寧波市寧?？h桃源街道金橋八路1號； 如工程單位采購由我方制造的貨物的，作為原廠商，我方承諾本項目中應用到我公司生產的所有產品提供二年免費質保（人為造成及人力不可抗原因造成的不在保修范圍內），保修期內質量問題引起故障所需配件提供免費更換。服務熱線0574-65222108  18969872718

十、結束語

       本系統符合國家倡導節能環保理念，技術優勢明顯，太陽能供電、無線傳輸，采用無線調頻加跳頻技術解決了安防領域上無線傳輸距離短，信號收發不穩定等一系列技術難題；克服了普通電池供電使用周期短，維護更換頻繁等弊端。本系統兼顧各種不同層次、不同年齡人的應用，不管老人小孩都能操控，把安裝售后及應用變得非常簡單，具有很強的市場適用優勢，先進的且簡單易用的紅外報警系統在安防領域將有著廣泛的應用前景；各行業同仁在方案的解讀過程中如有任何不解之處，可致電公司服務熱線： 0547-65222108；可訪問網站http://www.nbhtz.com
