一、系統概述

       新的時代環境給人們帶來了舒服的生活，時代的變遷更新也給如今的社會形勢帶來各種新的問題。市場經濟的深入，城市流動人口的逐步增多，隨之而來的搶劫、盜竊等犯罪活動日益嚴重。如果沒有及時有效的處理措施，共建和諧社會就無從談起。
       單一的人防已經沒法滿足發展的需要，如果沒有及時有效的防范措施，勢必會造成損失，甚至帶來不可估量的嚴重后果。建立一套符合行業技術發展大趨勢，且具備可靠性、可行性及先進性的防盜、防外來入侵的報警系統尤為重要。
       當前防 盜報警、防外來入侵報警系統的技術防范手段主要以電子圍欄、主動紅外對射報警器為代表的周界類報警為主，再結合室內被動紅外報警探測器為輔的安全防范體系；以威懾、阻擋為主要目的的電子圍欄雖能起到較好的防護作用，但缺乏觀賞性，造價較高，安裝及售后難度也相對較大，更合適監獄、看守所等場景上應用；紅外對射作為一種成熟的電子類防范手段，雖然對安裝環境、安裝場所有一定的要求，但因其造價適中，隱形安全而備受人們關注。
比較安全有效的方法是：
        1.前端部分：在廠區原有的圍墻上安裝一套無盲區的紅外光墻報警防護，它是利用人眼看不見的紅外光線相互 之間構成一個光的防護“墻”,安全性極高。
        2.后端管理部分 ：后端報警主機采用先進的互聯網等接入方式；由工廠門衛值班人員來管理，報警時主機上會顯示報警的防區，顯示的防區就代表該方位有人入侵；同時把實時情況報警到值班人員手機APP微信上；也可把報警信息在PC上以“接警管理中心”平臺軟件方式統一管理，一旦觸警實現觸發防區彈屏。這樣的組建方式不僅免去了前期繁瑣的挖溝鋪管、預埋線纜等施工環節；實現今天安裝，明天就可應用；解決傳統報警系統在應用過程中傳輸部份容易因各種原因損壞，且恢復周期慢長的問題，大大節約成本提高應用效率，便于值班人員根據相應情況及時處理。

二、設計依據

       1) 《安全防范工程程序與要求》（GA/T75-94）；
       2) 《民用建筑電氣設計規范》（JGJ/T16-92）；
       3) 《工業企業通信設計規范》（GBJ42-81）；
       4)《主動紅外入侵探測器》GB 10408.4-89
       5)《安防防范系統驗收規則》GA 308-2001
       6)  工程商提供的設計圖紙及甲方提出的具體要求。

三、設計原則

       1.先進性

       本系統設計中采用了目前世界上先進的太陽能全無線主動紅外對射裝置和智能型無線報警主機，按照國際上成熟的系統結構進行工程安裝。

       2.擴展性

       整個系統的設計滿足目前工程所需的各方面實際要求，同時也充分考慮到以后系統升級擴展的需要，如工廠以后要擴展，只要增加對射探頭就可以簡單解決，發展后報警系統希望與視頻監控實現聯動防范，只要增加聯動模塊，就可立馬實現，也可利用網絡平臺實現多系統遠程操控等，我們?yōu)橄到y都留有足夠的擴展空間。

       3.安全性和可靠性

       系統設備均選用技術先進、性能可靠的成熟產品，所有這些設備的技術參數均符合國家有關標準的規定。其中太陽能全無線主動紅外對射是采用成熟的太陽能光伏電池技術和已廣泛應用的調頻調幅無線信號傳輸技術，結合主動式紅外對射原理，所研制出來的新一代周界入侵探測器。與有線的紅外對射、紅外光柵、紅外護欄、紅外光墻相比，太陽能全無線對射具有誤報率低、抗干擾性好、環境適應能力強等特點，并且可有效地防止有線報警系統因雷擊導致的全系統癱瘓。

       4.實用性和經濟性

       整個系統簡單實用，用戶操作、安裝、維護都比較簡單，完全滿足用戶的實際需要，最大限度的為用戶節約投資，同時也符合國家對節能環保的產業發展需要。

四、系統設計思路

       由于工廠環境人員復雜，地域相對較廣，犯罪分子很容易從外圍進入作案，廠區主要是針對下班后夜間非法入侵行為需要的即時報警，以便通過保安人員及時制止將要發生的事實，把損失降到最低。
       1、在廠區的圍墻上安裝一套無盲區的紅外光墻報警防護，它是利用人眼看不見的紅外光線相互之間構成一個光的防護“墻”,安全性極高。
       2、安裝一套報警主機，把對射光墻學碼到報警主機里，報警主機由門衛保安值班人員來管理，報警時主機上會顯示報警的防區，顯示的防區就代表該方位有人入侵，同時也報警到值班人員的手機微信和APP上（方便離崗時也能了解現場情況）
       3、根據需要也可以選擇加裝管路平臺軟件，在PC端用報警系統平臺管理軟件管理，軟件和海康螢石、大華樂橙等國內一線大牌攝像頭已經做好數據對接，可實現視頻聯動。
       4、系統留有足夠的拓展空間，后續可以根據需要，隨時增加各類報警探頭，比如：防火災的煙霧感應探頭、防盜報警探頭、一鍵式手動報警按鈕等等，因為前端探測設備都是全無線設計，不需要布任何線纜不影響裝修。

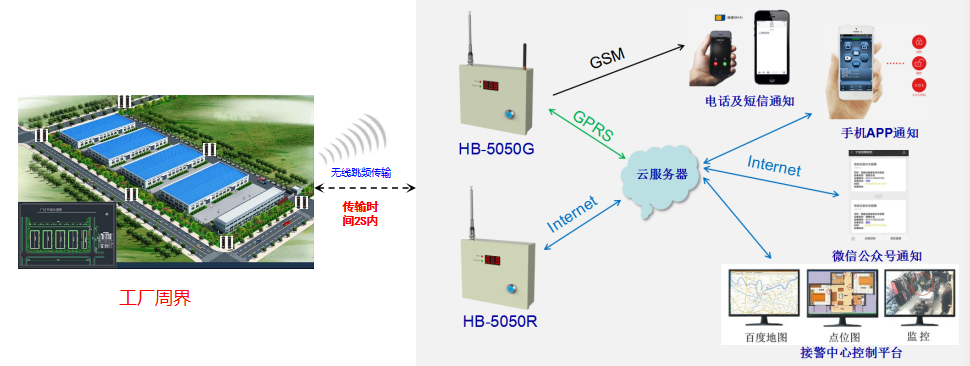

五、系統安裝布局圖

針對實際安裝要求，現將系統安裝分布示意圖介紹如下：


六、系統組成
       本項目為一個約NN米周長的工廠防盜防外來入侵的周界報警，聯網到電腦管理中心軟件統一管理的項目，是地處在一個區域范圍內；有圍墻防護，但由于圍墻非常容易攀爬，無法滿足目前工廠的安全防范需求，建議在圍墻上按裝紅外光墻報警器，后端安裝控制報警主機跟管理軟件以聲光電圖文的方式提醒當值安保人員，技防結合人防來確保工廠內人員、財產不受外來者侵害。圍墻周界推薦安裝四光束太陽能全無線紅外對射，利用人眼看不見的紅外光線相互之間構成一個光的防護“墻”。防范高度59公分，自帶大功率報警喇叭，具有現場報警功能，觸發警報聲震懾小偷，震懾力強，安全性極高。每對對射的紅外距離在100米內通用，也就是在每一段直線圍墻在100米內的只要按裝一對，超出100米就增加一對，多一個拐點再增加一對，具體應用數量以此類推。報警主機則采用信號強、功能較全面的全網通智能報警主機（HTZ-G1000/4G）來進行集中管理。一旦觸警除了實現現場報警播報防區外，同時實現以電話、短信方式報警到座機手機，通過網絡報警到值班人員手機APP微信上，也報警到PC端的接警中心軟件平臺，可遠程布撤防 。同時本款主機和目前國內一線大牌?？滴炇瘮z像頭已經做好數據對接，實現安卓版手機上視頻訪問，在PC機端軟件上，報警防區實現彈屏。考慮到無線信號的傳輸問題，建議在報方案時增加1個“433無線信號轉發器（HB-ZFQ/433）”來增加接收距離，我們將對其分別進行敘述:

6.1 紅外光墻部分

1.工作原理

       太陽能全無線對射與普通有線對射的工作原理是相同的，需完全阻斷發送端（F端）與接收端（S端）之間的相鄰兩束或兩束以上紅外光，接收端（S端）發送報警信號產生報警。不同點在于太陽能無線對射不需要布線，以太陽能板將自然光轉化成電能進行工作，以無線調頻加跳頻技術發送信號，查找故障簡單。太陽能全無線對射的基本設計思路是這樣的：第一，對射內置可充電磷酸鐵鋰電池，供電部分采用太陽能板供電，這樣就可以循環利用太陽能，無需電源線纜。一般來說太陽能板為非晶硅，不需要太陽直射就內產生電能，安裝環境大大擴展。另外，太陽能板的供電能力要遠大于對射本身功耗，保證晚上無光線或連續陰雨天也能照常工作。第二，對射內置無線信號發送模塊，報警信號用無線傳輸，在符合國家相關政策法規的前提下，盡可能用大功率以保證對射與主機間的無線距離。我公司的太陽能無線對射的紅外光為38KHz的二次調制光（區別于太陽光中未經調制的紅外光，因此在一定程度上可防止自然光干擾、誤報等情況的發生），他是將1秒的光波截斷成10萬段，只在10萬段里取30段，每秒就發送30段，從而達到功耗的節省，30段中只有連續丟6個光波段才報警——這也就是常說的紅外脈沖。在接收端（S端）上電后，先以每秒3000次的速度采集脈沖，然后依靠接收到的脈沖信號來調整接收端的處理器時鐘，最后根據對方脈沖的頻率來設置時鐘，從而只有對方脈沖過來時接收端才接收，達到省電的目的。

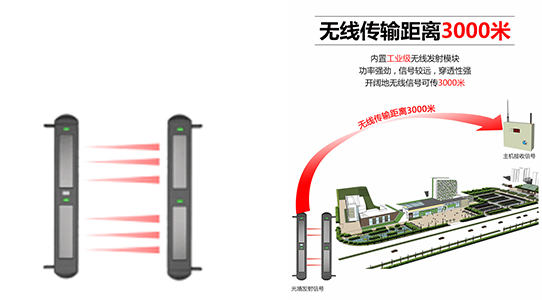

       本次涉及到的產品工作狀態為：對射發射端發射四束肉眼看不見的經過調制的紅外線，與之對準放置一個紅外接收端，紅外線光束構成了一道人眼看不見的封鎖線。當有人穿越時，同時完全阻擋2束紅外線時，接收端收不到紅外光波，接收端產生無線報警信號并發送到報警主機，報警主機接到報警信號后報警、電話報警等方式做出相應的報警反應。紅外線探測器有較高的抗干擾能力，大霧、暴雨、光擾、自由落體、小動物穿越或無線干擾等一系列外界因素都能有效規避，降低誤報。

2.紅外對射產品介紹

產品名稱： 四光束太陽能全無線對射

（1）產品特點及功能
◆ 太陽能供電，無需外接電源線。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 采用數據編碼方式，做到6萬對光墻不重碼。
◆ 采用二次調制編碼的光信號，避免多對對射和光墻之間的紅外光相互干擾問題。
◆ 抗強光干擾，并有光擾提示。
◆ 具有故障自檢，并向主機報告的功能。
◆ 具有安裝后因刮風等原因造成偏移并向主機報告的功能。
◆接收端帶揚聲器，具有現場報警功能。
◆ IP66（耐水性）防水等級，室外使用壽命長達8年。

（2）技術參數

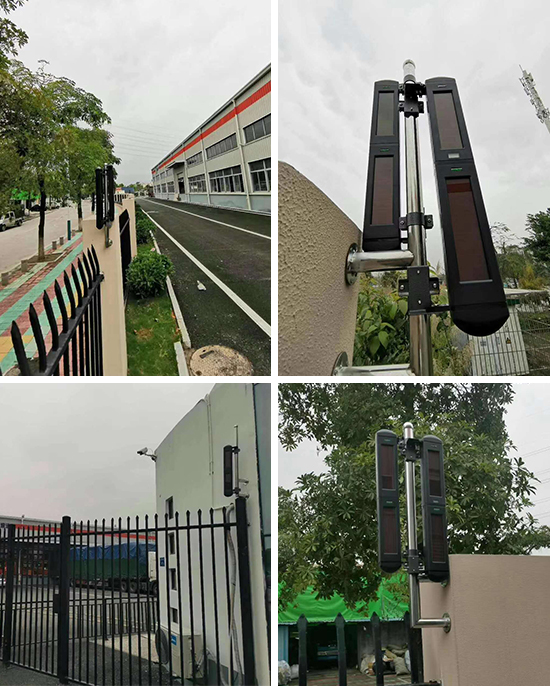

安裝效果圖片：

6.2.網絡報警主機（HB-5050-4G/HB-5050R/HB-5050G）

功能簡介
◆多網互聯，用戶可通過GPRS、LAN等互聯網絡實時監控和操控報警主機。
◆ 99個無線可編程防區，并可任意定義防區屬性。
◆支持安定寶網絡通訊協議。
◆交流供電和備用鉛酸蓄電池（選配）雙電源不間斷供電。
◆提供兩組12V直流輸出，作為控制其他設備使用（如啟動警號，警燈、警示牌和用于聯動等）。
◆支持多種布防方式, 多種警示聲音可選。
◆具有強制拆除、破壞后緊急報警功能。
◆支持手機APP應用，可通過手機APP接收報警并對主機進行操作。
◆HB-5050G型：通過GPRS無線網絡方式通訊。
◆HB-5050R型：通過LAN網絡方式通訊。

技術參數

6.3 其他配套產品

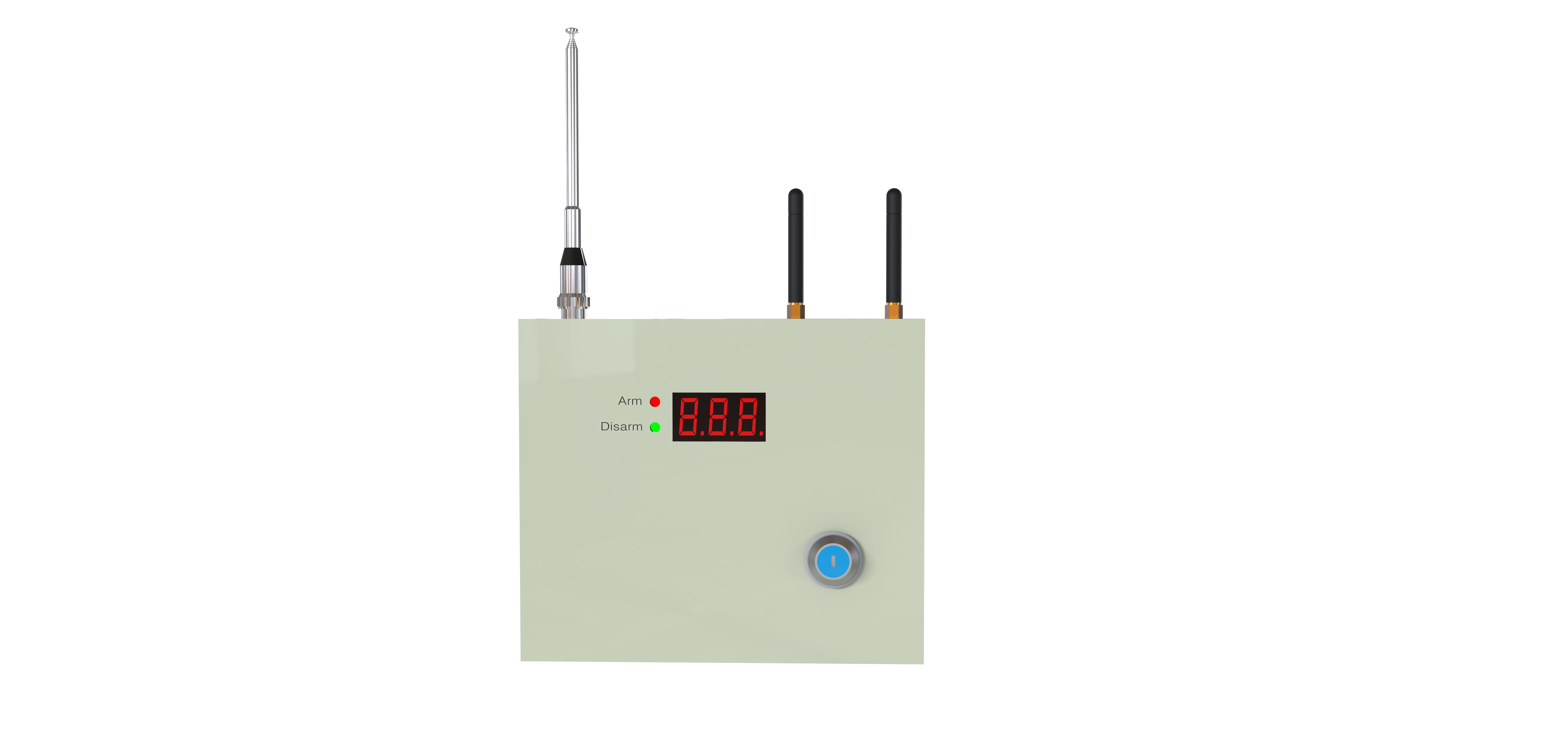

產品名稱：無線信號轉發器  （特殊環境及周界范圍較大的就加個轉發器，一般都是不需要的）

功能簡介
◆ 無線信號轉發器的主要功能是當報警主機接收太陽能全無線對射的無
線信號距離超出產品本身無線距離規格時，通過該設備的轉發使無線
信號距離增加一倍, 從而使主機能正常接收全無線對射發出的無線信號。
◆公司生產了兩款不同頻率的無線信號轉發器，分別可轉發230MHz /433MHz頻率的太陽能全無線對射的無線信號。
◆當報警主機與探頭間的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使報警主機能正常接收探頭發出的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，主機能接收任何一級轉發器發出的無線信號(此功能只針對433MHz頻率的轉發器)。
◆單個無線信號轉發器可轉發50對太陽能全無線對射。

七、接警中心管理軟件（選配）
1、軟件概述
       接警中心管理軟件運行在Windows環境下，使用網絡連接與用戶端報警主機進行通信（通過網絡服務器中轉或直連），實現了接收和管理前端報警主機信息并實時顯示的功能。
2、功能介紹

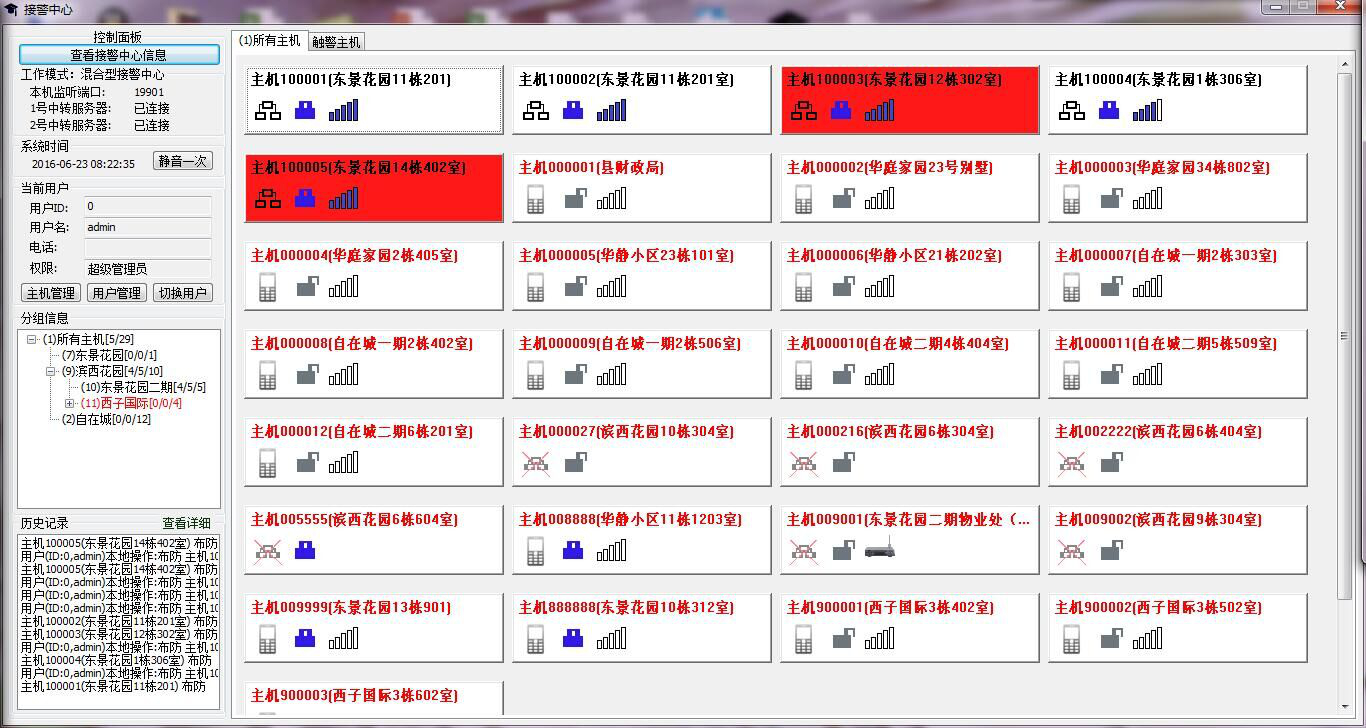

2.1 軟件主界面與狀態顯示

主界面中，每個按鈕表示一個“報警主機”，按鈕文字表示此報警主機管理的轄區，可能是一個家庭、一個商鋪、一個小區，一棟商廈，或者一個廠區等。

2.2  按鈕圖標表示了不同類型報警主機的當前狀態，全局布防、撤防狀態、斷線狀態和信號強度等圖標分別表示如下：
全局布防：

撤   防：

GPRS主機斷線：

有分機類主機斷線：

主機網絡連接狀態及信號強度：

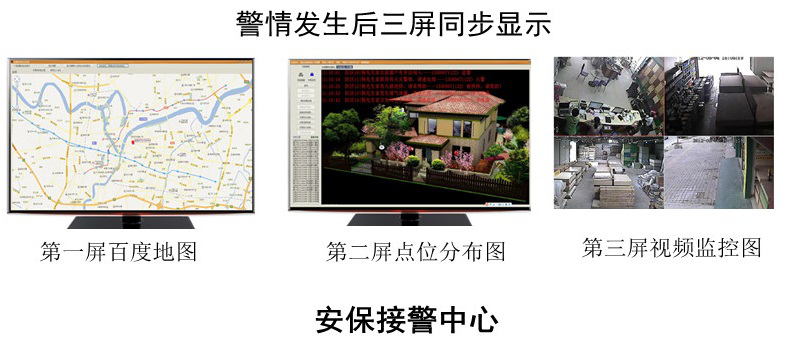

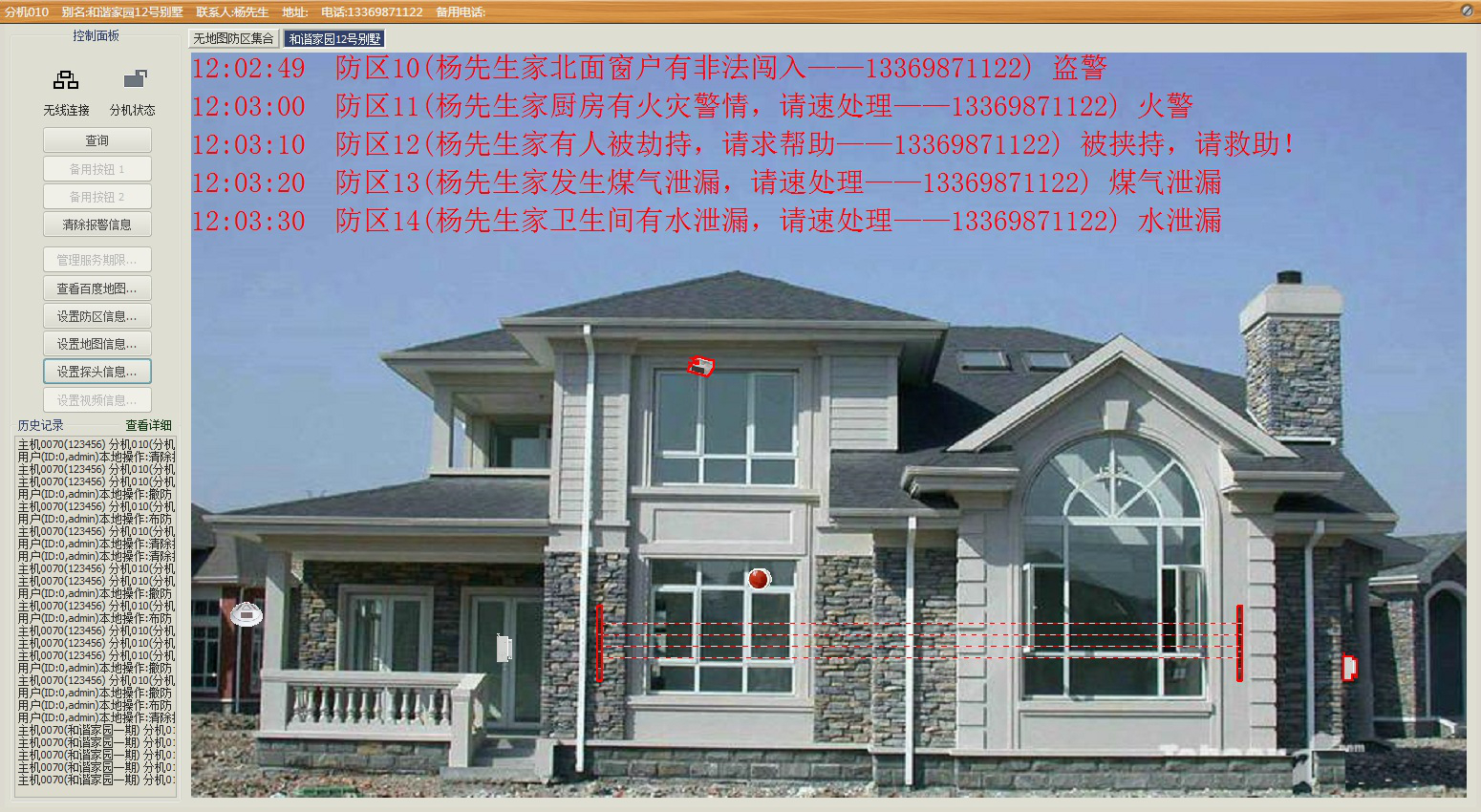

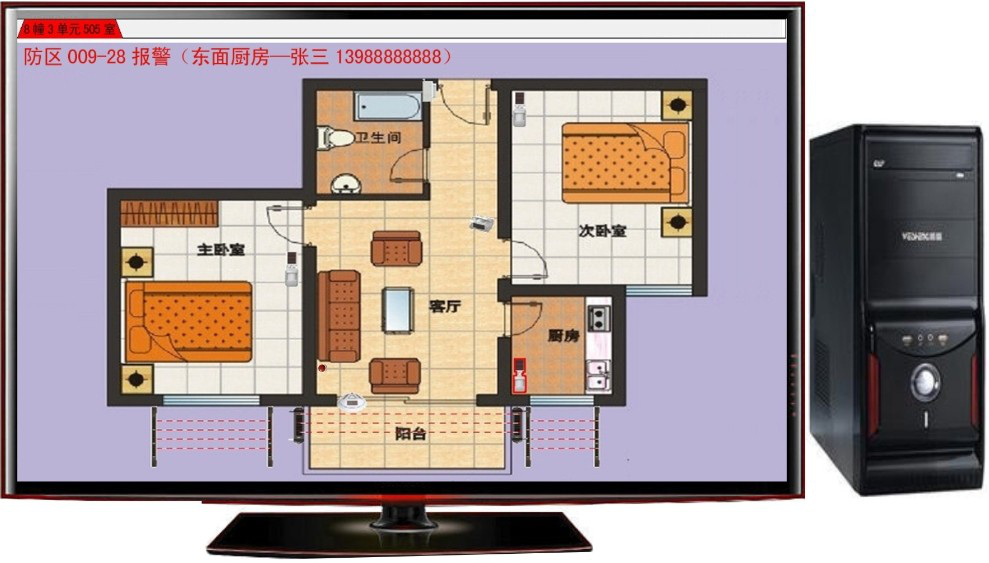

       2.3 多屏顯示報警事件：對任何一類突發警情都能實現三屏同步顯示：第一屏顯示該警情精準的百度地圖，迅速鎖定出警路線；第二屏顯示該警情的點位分布圖和詳實的用戶信息；第三屏顯示警情現場的視頻畫面，復核報警事件的有效性。本項目為地處一個范圍內的廠區做防護，無需百度地圖做距離檢測，所以二屏顯示已經足夠，也可以一屏顯示，由您自選。

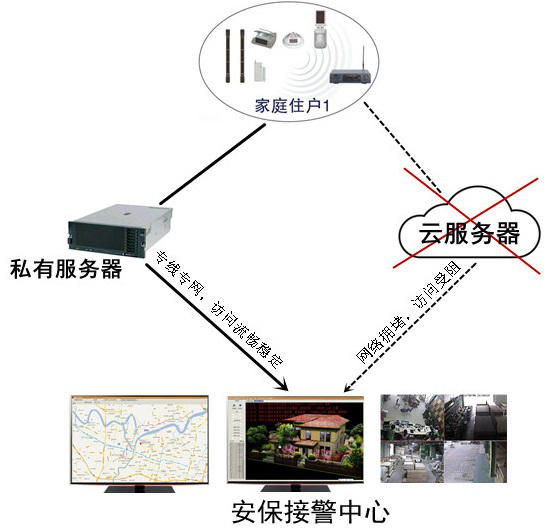

       2.4 私有云服務器搭建保障了系統運營的流暢性和穩定性：摒棄市場上公共的云服務平臺而選擇自建服務器的優越性在于，有限的網絡資源可以完全由運營方自主掌控并合理分配給下轄的服務群體，這樣既能合理限制單個用戶的帶寬上限，保障每個用戶隨時隨地訪問的流暢性，又能充分實施分散性管理，減輕中心服務器訪問壓力，提高整體系統運營的穩定性。

       2.5 兩組中轉、一組直連、一組GSM短信共四組通道保障各接警方通信暢通：當用戶手機出現網絡受限或接警中心網絡出現異常等復雜情況時，系統將自動啟動短信備用通道，重建用戶端報警設備與手機APP、接警中心的雙向通信鏈接，避免報警信息丟失或反向操控失靈。

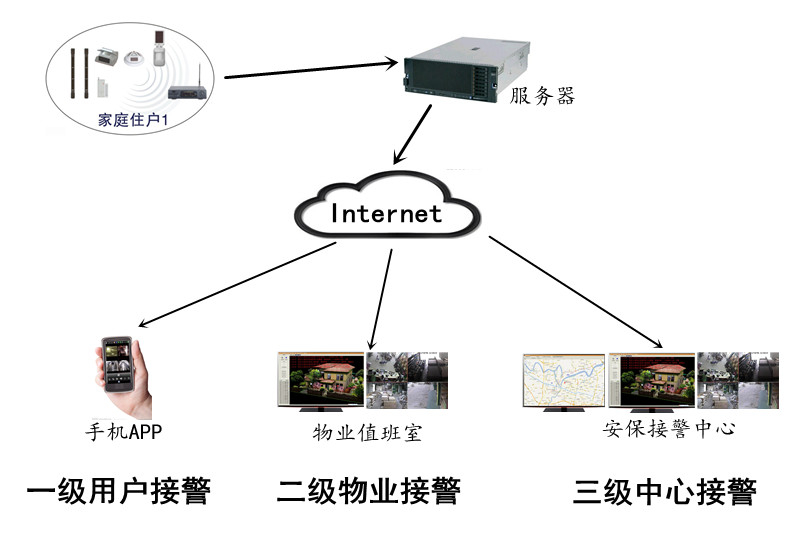

       2.6 支持多級聯動接警： 警情發生后，用戶手機APP上第一時間接收報警信息，并查看相應視頻畫面視為一級接警；物業值班中心電腦屏幕上同時彈出報警點位分布圖，并調取對應監控圖像視為二級接警；安保服務中心同步分屏顯示百度地圖，點位分布圖和監控圖像視為三級接警。

       2.7不同警情不同的提示：針對各類警情（如盜警、火警、水警、SOS緊急求助、燃氣泄漏等），系統可通過不同的報警語音，不同的報警圖標進行直觀提示，讓操作者一目了然。

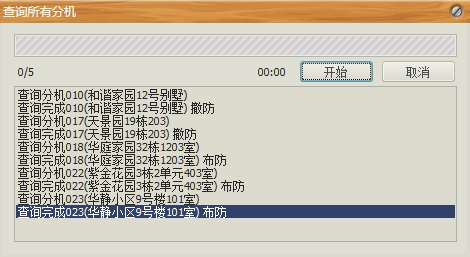

       2.8定時自動巡檢終端設備故障功能：對于所有前端報警主機的狀態進行監測，如設備有問題或不在線，平臺立即彈出對應提示，以便對上報前端報警設備及主機維護信息及時處理，避免造成貽誤警情。

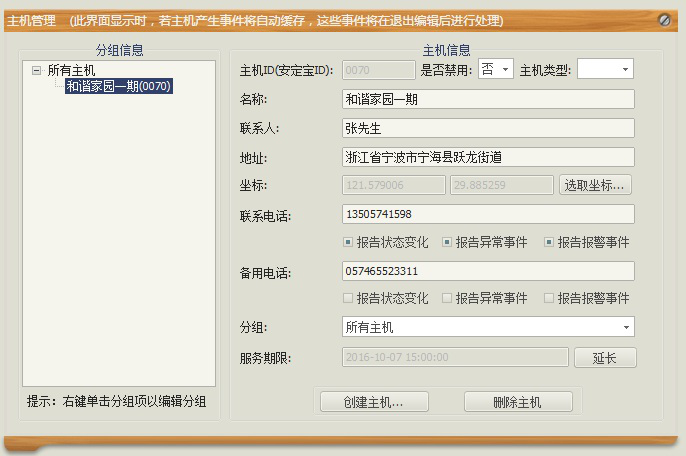

       2.9完整的用戶資料信息：報警用戶的名稱、地址、平面圖、視頻圖、聯系人、聯系電話、備用電話以及報警時間、報警位置、報警次數、客戶布撤防狀態、客戶設備工作是否正常等信息。

       2.10  監控視頻、截圖存儲及語音對講功能：可分單屏、四屏、九屏顯示監控畫面，報警時聯動的監控視頻一旦被彈出，系統在后臺將自動啟動錄像（可手動設置錄像時間）、截圖功能，并實時存儲。如前端攝像機具有語音對講功能時可開啟軟件的對講模式實現現場監聽和喊話功能。

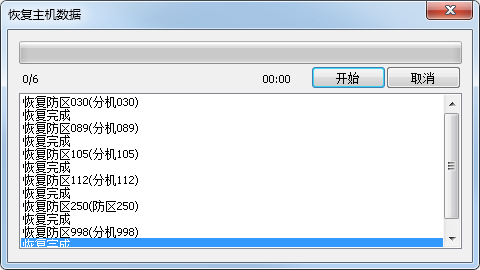

       2.11強大的數據備份和恢復功能：重要的數據庫資料如客戶資料、電子地圖、報警信息等系統將實時備份，一旦系統遭到雷擊或其他不可抗拒力量破壞能及時恢復，保障了系統的安全性。

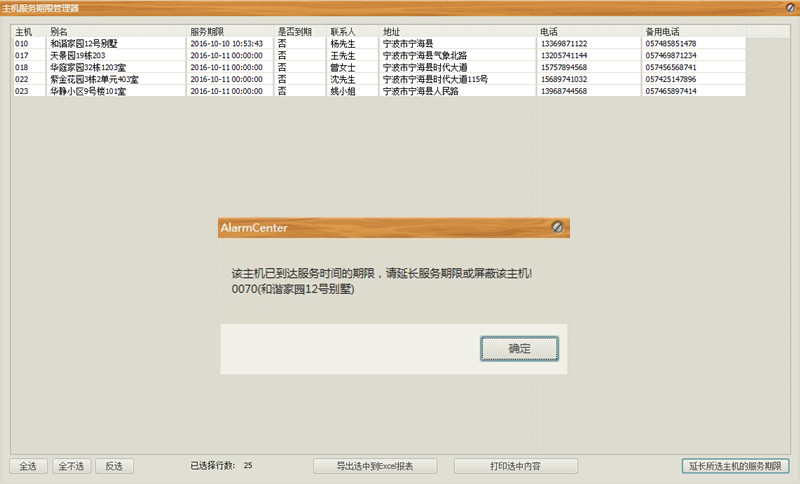

       2.12入網用戶服務到期提醒功能：當入網用戶服務時間超過預設期限時，系統自動彈出提醒畫面，方便管理。

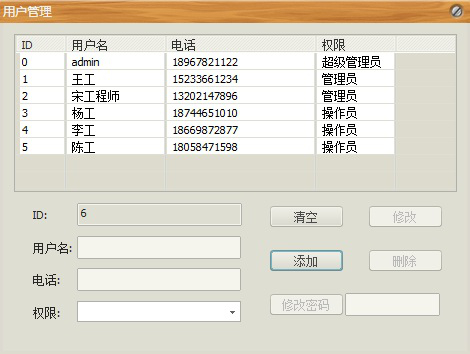

       2.13分權限管理：平臺共設有超級管理員、管理員和操作員三種權限管理，增強系統的安全性。

       2.14超大容量用戶接入：可管理用戶量達100萬戶以上。

八、系統優勢及特點

系統優勢

       1．減少安裝工程量。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已做好路面的條件下，太陽能全無線對射更顯優勢。以一個工程要安裝50對對射為例，安裝傳統有線對射的話，因為要連接大量的線纜（每個對射拉1根電源線和信號線的話，一對對射就是4根線纜，50對對射需要200根線纜），先要挖鉤、鋪管和布線，然后再安裝對射，整個工程下來需要較長周期。如果安裝太陽能全無線對射，兩個人安裝的話一兩天即可，省時省材。
       2．方便維護。太陽能全無線對射在主機的顯示中每對都擁有唯一的地址代碼，某對對射發生故障或報警都會在主機上有相應提示，比如008這對對射電池低電，就會在主機顯示屏上顯示“008低電”，所以對于故障對射的維護很方便。傳統的有線對射不僅要檢查對射本身是否有異常，還要排查電纜線路方面的問題，維護起來相當煩瑣。
       3．防止全系統遭受雷擊。因為對射裝于室外，所以在夏季遭受雷擊的可能性比較大。太陽能全無線對射無金屬線連接，即使單個太陽能全無線對射遭受雷擊也只是單個損壞，不會影響整個防盜系統。
       4．節能環保。節能環保一直是國家政府是提倡的，安防工程采用太陽能全無縣對射既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。
       5.便于拓展。產業發展很快，廠區擴大，廠區搬遷，有線的就需要提前介入挖溝布線，有的地方根本就沒辦法后續布線，就會被局限，搬遷就必須重新又投入；而太陽能對射因為全無線，可以根據需要隨時增加或搬遷，不用二次投資，造成浪費。
B、系統特點:
·太陽能供電，無需外接電源線；無線信號報警，無需外接信號線，真正的全無線對射。
·安裝不用鋪管布線，維護不用查線，節省管線等材料費，減少工程量降低安裝維護成本。
·無需太陽直射，陰雨天也能把光線轉化為電能，供對射正常使用。
·具有故障自檢功能。
·太陽光干擾時能自動屏蔽，不誤報，主機有強光干擾提示。
·大功率無線信號發送，具有較強的抗干擾能力。
·完備的防衛能力：入侵者無法以快速跳躍、匍伏或其它動作通過隱形紅外防衛射束網的防范范圍。
·良好的抗干擾特性：當昆蟲或小動物等通過紅外防衛射束網時，由于不能完全遮斷紅外防衛射束,所以不會產生誤報警。
·嚴密的防破壞能力：當紅外對射被破壞或撬砸時，報警信號輸出電路將自動輸出無線報警信號。
·可全天侯工作：紅外對射探測器具有抗不良天氣環境干擾能力。
·433頻率的對射可通過轉接器、接收頭與第三方主機配套使用。

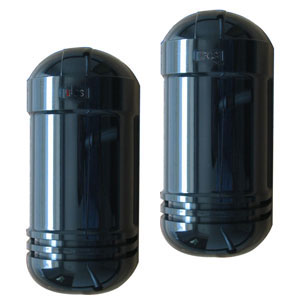

太陽能全無線對射與傳統有線對射區別對照表

九、系統配置
       太陽能紅外對射R型的距離是100米內通用的，超出100米增加一對，超出200米再加一對，多一個拐點再增加一對，對射數量以此類推。因為做預算必須考慮充分，所以預算清單里考慮了信號轉發器，到時可根據現場環境安裝情況來增加或者刪除；請根據廠區大小情況，結合實際的安裝環境、邊界防范長度及整體工程預算，現將該系統的具體配置清單如下：

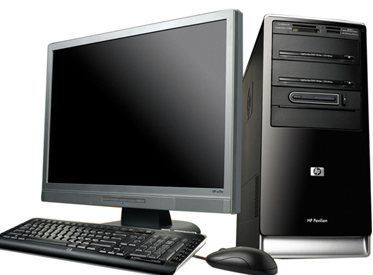

2、接警中心配置：

十、生產廠家售后承諾

原廠商售后服務承諾函

       我寧波恒博通訊設備有限公司是按  中華人民共和國 法律成立的一家公司，主要生產地址設在 浙江省寧波市寧?？h桃源街道金橋八路1號； 如工程單位采購由我方制造的貨物的，作為原廠商，我方承諾本項目中應用到我公司生產的所有產品提供二年免費質保（人為造成及人力不可抗原因造成的不在保修范圍內），保修期內質量問題引起故障所需配件提供免費更換。服務熱線0574-65222108  18969872718

十一、結束語

       本系統符合國家倡導節能環保理念，技術優勢明顯，太陽能供電、無線傳輸，采用無線調頻加跳頻技術解決了安防領域上無線傳輸距離短，信號收發不穩定等一系列技術難題；克服了普通電池供電使用周期短，維護更換頻繁等弊端。本系統兼顧各種不同層次、不同年齡人的應用，不管老人小孩都能操控，把安裝售后及應用變得非常簡單，具有很強的市場適用優勢，先進的且簡單易用的紅外報警系統在安防領域將有著廣泛的應用前景；各行業同仁在方案的解讀過程中如有任何不解之處，可致電公司服務熱線： 0547-65222108；可訪問網站http://www.nbhtz.com
